在對金屬制品進行壓制的過程中，拉伸液壓機機是一種必不可少的生產設備；現有的四柱拉伸機缺點比較明顯：在拉伸過程中，抵消主缸力量，壓邊面積小。山東沃達重工機床有限公司在2017年申請了一項實用新型專利：一種新型四柱拉伸機，申請?zhí)?201721169047.6，專利授權公告號CN 207138624 U。

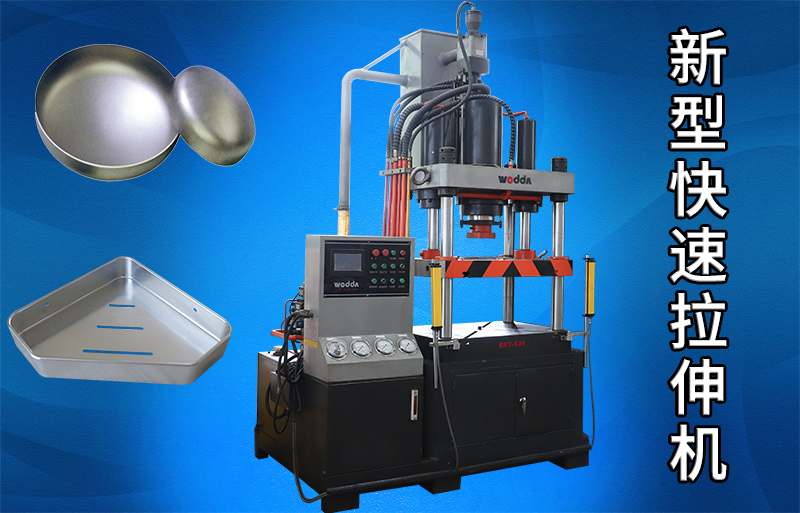

       如上圖所示，本實用新型專利目的在于提供一種新型快速拉伸四柱液壓機，具有不抵消主缸力量和壓邊面積大的優點，以解決上述提到的問題。

       這款新型快速拉伸四柱液壓機，包括底座，底座的頂部設置有下橫梁，下橫梁中間設有下頂缸，下橫梁上設置有四組大小形狀相同的立柱，立柱的一端連接在下橫梁上，立柱遠離下橫梁的一端貫穿壓邊梁延伸到壓邊梁的上方，壓邊梁的上方是上橫梁，立柱貫穿上橫梁的一端套設有螺母，上橫梁的中部設置有主油缸，主油缸的一側設置有壓邊油缸，壓邊缸靠近上橫梁的一端貫穿上橫梁延伸到壓邊梁的上方連接有連接法蘭，主缸與壓邊缸之間設置有兩根導向柱，主缸和導向柱均靠近上橫梁的一端貫穿上橫梁延伸到壓邊梁的上方連接有防旋轉法蘭座。

       這款實用新型快速拉伸四柱液壓機的工作動作順序為：下頂缸頂出碰到工件，主缸下壓，主缸下壓的過程中，主缸底部連接的防旋轉座碰上工件并與下頂缸間接接觸，主缸加壓，同時壓邊缸使得壓邊梁下移壓邊，之后主缸退回，產品成型，下頂缸頂出工件脫模，拉伸壓邊是靠中間滑塊壓邊，不抵消主缸力量，壓邊面積大，拉伸成型效果好。

       山東沃達重工機床有限公司成立以來，始終堅持技術創新，產品不斷升級，先后申請了20余項國家專利，獲評“高新技術企業”、“山東省科技型中小企業”，并與浙江大學劉文教授團隊合作了精密伺服液壓機項目。山東沃達重工，真誠歡迎社會各界朋友前來考察、交流、合作，接待熱線：13376327985，史經理。
