半掛車懸架是安裝在半掛車車架與車橋之間、起到傳力連接作用的裝置，其中半掛車懸架支架是其中一個配件，由鋼板制成。在半掛車懸架支架的生產制造過程中，需要用到?jīng)_壓液壓機和模具，汽車配件成型液壓機的結構樣式多樣，根據半掛車懸架支架的尺寸來選擇，有三梁四柱式、框架式等結構。

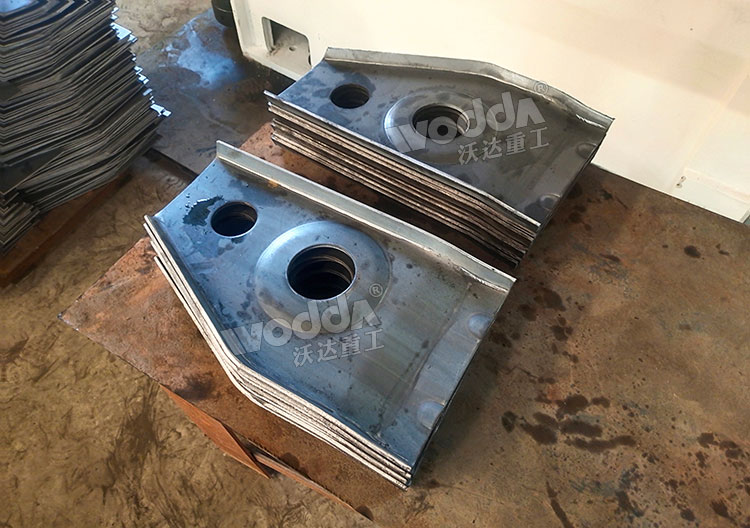

掛車懸架支架配件

本機是一臺500噸三梁四柱液壓機，配有PLC、伺服電機等，工作臺上裝有液壓墊，用于沖壓半掛車懸架支架成型。機器由主機及控制機構兩大部分組成，主機部分包括液壓缸、橫梁、工作臺、滑梁、立柱及充液裝置等。動力機構由油箱、高壓泵、控制系統、電動機、壓力閥、方向閥等組成。動力機構在電氣裝置的控制下，500噸三梁四柱液壓機通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。

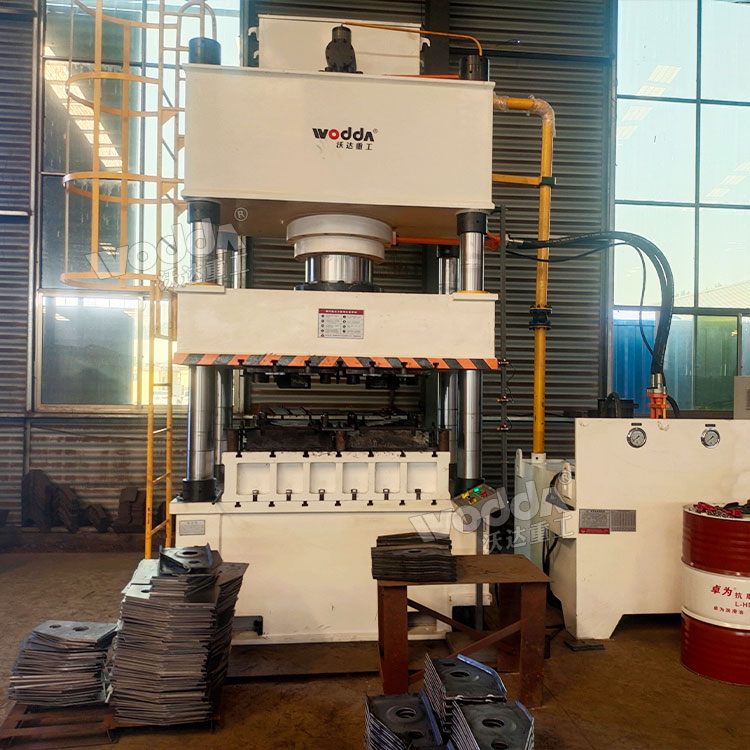

500噸掛車懸架支架沖壓液壓機現場

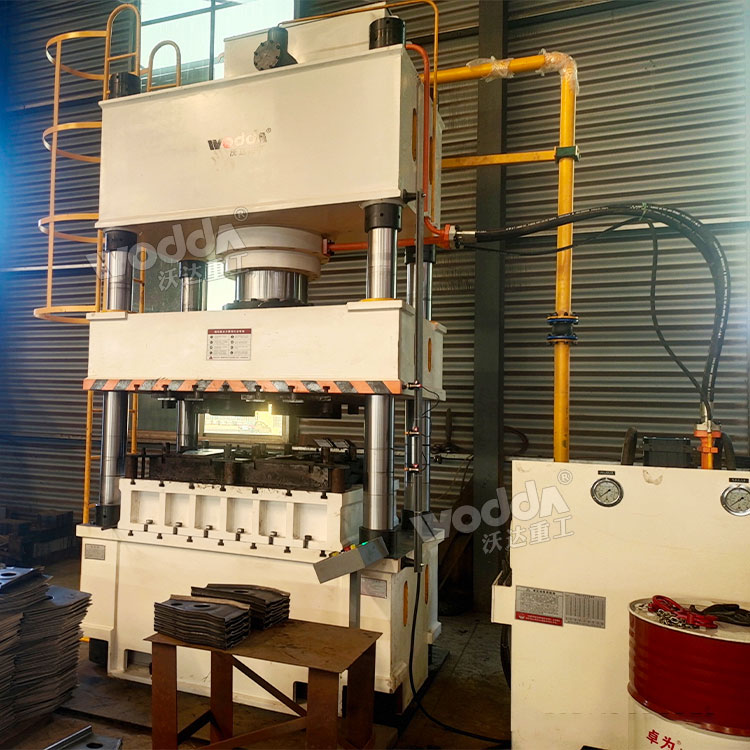

500噸三梁四柱液壓機

500噸汽車配件成型液壓機結構緊湊，操作簡單，動作靈敏可靠，速度快，能耗小，噪音低，壓力和行程可在規定的范圍內任意調節。液壓機采用PLC+伺服控制系統，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。500噸汽車配件成型液壓機具有獨立的動力機構和電氣系統，并采用按鈕集中控制，可實現手動和自動兩種操作方式。

500噸汽車配件成型液壓機結構特點：

（1）機身為三梁四柱式結構，采用全鋼板CO2焊接，焊接后通過回火振動處理，確保壓力機機身變形。

（2）上滑梁、滑塊以及工作臺采用優質鋼板焊接，振動時效處理消除內應力，立柱為優質45#鋼，四柱均表面中頻淬火并鍍硬鉻處理。

（3）500噸汽車配件成型液壓機采用PLC可編程控制電氣系統，設有獨立移動按鈕站，操作方便。

（4）液壓系統采用集成式插裝閥控制，動作靈敏，可靠，無滲漏。

（5）500噸三梁四柱液壓機設有液壓安全回路和滑塊上死點鎖緊機構，安全性能好。

（6）具有獨立的液壓與電器控制系統，采用按鈕集中控制，可實現定程和定壓兩種成型工藝，具有壓力顯示和行程、壓力調節等功能。

（7）工作壓力和行程可根據需要在規定范圍內任意調節。壓力、行程、速度可以一定范圍任意調節。

500噸三梁四柱液壓機沖壓掛車懸架支架現場視頻：
